1. پوری UPW ٹرین کیسی دکھتی ہے۔
1.1 خام سے الٹرا پیور تک مرحلہ وار پیوریفیکیشن
ایک عام الٹرا پیور-پانی کی لکیر "مرحلہ صاف کرنے" کی شکل دیتی ہے: خام پانی پہلے ملٹی میڈیا فلٹریشن، ایکٹیویٹڈ کاربن، نرمی، یا UF کو نظر آنے والے ذرات، کلورین، نامیاتی، اور سختی کو دور کرنے کے لیے گزرتا ہے۔ پھر پہلا-پاس RO بلک ڈی سیلینیشن کرتا ہے۔ پہلا-پاس پارمیٹ انٹر اسٹیج ٹریٹمنٹ سے گزرتا ہے ایک سیکنڈ میں-گہری پالش کے لیے RO پاس کرتا ہے۔ دوسرا-پاس پارمیٹ رسمی EDI فیڈ ہے۔ EDI کے بعد مخلوط بیڈ، UV، اور ٹرمینل فلٹرز کو پالش کرنا آتا ہے جو مزاحمت کو انتہائی سطح پر دھکیل دیتے ہیں۔ ہر مرحلہ ہر کام کرنے کے کسی ایک مرحلے کے بجائے پچھلے مرحلے کے اوپر ایک قدم آگے بڑھاتا ہے۔ ڈبل پاس کی قدر کو سمجھنے کے لیے اسے سمجھنا شرط ہے۔
1.2 جہاں دوسرا-پاس RO چین پر بیٹھتا ہے۔
EDI پریٹریٹمنٹ کے لیے ڈبل پاس RO سسٹم میں، دوسرا-پاس RO EDI فیڈ سے پہلے آخری "سخت" صاف کرنے کے طور پر براہ راست EDI کے سامنے بند ہے۔ پہلے سے علاج اور پہلے-آر او سے آگے گزرنے سے پانی کو "گندے" سے "کافی صاف" میں تبدیل کر دیا جاتا ہے۔ دوسرا پاس "کافی صاف" کو "ای ڈی آئی کو قبول کرنے کے لیے کافی صاف" میں بدل دیتا ہے۔ یہ پوزیشن اسے ڈی سیلینیشن ڈیوائس اور EDI - کے لیے فیوز دونوں بناتی ہے جب یہ گر جاتا ہے، سب سے مہنگا ڈیوائس براہ راست نتیجہ برداشت کرتا ہے۔

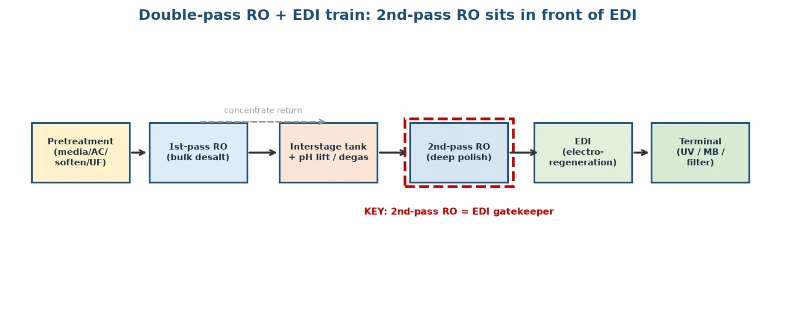

تصویر: ڈبل-پاس RO + EDI ٹرین: دوسرا-پاس RO EDI کے سامنے گیٹ کیپر کے طور پر بیٹھا ہے
2. دوسرا-پاس RO کو EDI کے سامنے کیوں بیٹھنا چاہیے۔
2.1 EDI کی رال اور اسٹیک کی حفاظت کرنا
EDI کی زندگی اور استحکام تقریباً مکمل طور پر اس بات پر منحصر ہے کہ اس کی خوراک کتنی صاف ہے۔ بقایا نمک، سلیکا، بوران، اور پہلے پاس سے زیادہ تر CO₂ دبانے سے-ایک اور راؤنڈ نیچے جاتا ہے، دوسرا پاس EDI کے سامنے ایک بفر دیوار بناتا ہے۔ اس دیوار کے بغیر، کوئی بھی خام-پانی کا اتار چڑھاؤ براہ راست EDI میں منتقل ہوتا ہے، رال اور اسٹیک کو وقت سے پہلے ہی خراب فیڈ اور عمر میں کام کرنے پر مجبور کرتا ہے۔ اس "دیوار" کی قدر ماڈیول کے استعمال کے تیسرے اور پانچویں سال میں ہی نظر آتی ہے۔
2.2 پولیشر سے " اتار چڑھاؤ " کو دور رکھنا
کھیت کا کچا پانی کبھی بھی مستقل نہیں ہوتا: موسم، آب و ہوا، اور اوپر کی طرف پانی کے تمام بہاؤ کے معیار کو خارج کرتا ہے۔ چونکہ اس کی فیڈ پہلے سے ہی صاف ہے، دوسرا-پاس RO پہلے پاس سے کہیں زیادہ بہتر فیڈ کے تغیر کو برداشت کرتا ہے، EDI کو پانی دینے سے پہلے ان اتار چڑھاو کو ہموار کرتا ہے۔ دوسرے لفظوں میں، دوسرا پاس نہ صرف ڈیسالٹ کرتا ہے بلکہ وولٹیج سٹیبلائزر کے طور پر بھی کام کرتا ہے، نازک پالش کرنے والے کو ہمیشہ تقریباً وہی پانی پینے دیتا ہے۔ UPW کے لیے جہاں " اتار چڑھاؤ خطرہ ہے"، اسٹیبلائزر کی قدر خود ڈی سیلینیشن کی حریف ہے۔
2.3 دو پاسوں کے درمیان انٹرسٹیج ٹینک کیوں اہم ہے۔
کئی ڈبل-پاس کنفیگریشنز میں ایک انٹرسٹیج ٹینک پہلے-پاس پرمیٹ اور سیکنڈ-پاس فیڈ کے درمیان بیٹھتا ہے۔ اس کا کردار نہ صرف بہاؤ بفرنگ ہے بلکہ کام کرنے کے لیے ہر پاس روم کی انٹرسٹیج ڈوزنگ، ڈیگاسنگ، اور آزاد آغاز/اسٹاپ دینا بھی ہے۔ اس کے بغیر، دونوں پاسز کو سختی سے ہم آہنگی کے ساتھ چلنا چاہیے، اور ایک کا کوئی بھی آغاز/اسٹاپ دوسرے کو جھٹکا دیتا ہے۔ اس کے ساتھ، نظام "پہلا پاس مستقل طور پر پیدا کرتا ہے، دوسرا پاس مطالبہ پر کھاتا ہے"، آپریشنل لچک کو نمایاں طور پر بڑھا سکتا ہے۔ بہت مستحکم چھوٹے بہاؤ کے لیے، ایک ٹینک-کم کمپیکٹ براہ راست کنکشن بھی ممکن ہے - لیکن یہ انجینئر کی ڈیوٹی کی مضبوط گرفت کا تقاضا کرتا ہے۔
3. انٹر اسٹیج کی دو چالیں۔
3.1 پی ایچ لفٹ: CO₂ اور کمزور آئنوں کو "مسترد شدہ شکلوں" میں تبدیل کرنا
EDI پریٹریٹمنٹ کے لیے ڈبل پاس RO سسٹم میں یہ سب سے قیمتی قدم ہے۔ پہلے-پاس پرمییٹ دوسرے پاس میں داخل ہونے سے پہلے، کاسٹک pH کو کمزور-الکلائن رینج میں لے جاتا ہے: تحلیل CO₂ بائی کاربونیٹ بن جاتا ہے (چارج، مسترد)؛ سلیکا اور بوران غیر جانبدار مالیکیولز سے چارج شدہ آئنوں میں شفٹ ہو جاتے ہیں (یہ بھی مسترد) یہ مرحلہ پہلے-پاس RO پر ناممکن ہے کیونکہ خام-پانی کی سختی pH بڑھنے کے لمحے پیمانہ ہو جائے گی۔ لیکن دوسرا-پاس فیڈ پہلے سے ہی صاف ہے، اس لیے پی ایچ اٹھانے میں اسکیلنگ کا کوئی خطرہ نہیں ہے۔ ایک چھوٹا ڈوزنگ پوائنٹ واضح طور پر دوسرے-پاس ڈیسالٹنگ کی اہلیت کو بہتر بناتا ہے - سب سے زیادہ قیمت-پورے سسٹم میں کارکردگی کی تبدیلی۔
3.2 ڈیگاسنگ: CO₂ اتارنے کا جسمانی متبادل
ہر پروجیکٹ کاسٹک نہیں چاہتا۔ پاسوں کے درمیان ایک جھلی کا رابطہ کرنے والا یا ویکیوم ڈیگاسر جسمانی طور پر تحلیل شدہ CO₂ کو ہٹا سکتا ہے، اسی طرح دوسرے-پاس ایسڈ بوجھ کو بھی کاٹ سکتا ہے۔ یہ راستہ خوراک بچاتا ہے لیکن ایک یونٹ کا اضافہ کرتا ہے اور زیادہ آپریشن-حساس - ہوتا ہے اگر ڈیگاسر کی کارکردگی میں کمی آتی ہے، CO₂ خاموشی سے واپس آجاتا ہے۔ چاہے پی ایچ اٹھانا ہے یا ڈیگاس، دونوں ایک ہی مسئلہ کو حل کرتے ہیں - CO₂ کو EDI سے باہر رکھیں - ایک کیمیائی، ایک جسمانی۔
3.3 ان کے درمیان انتخاب کیسے کریں۔
اگر خام-پانی کا سلیکا اور بوران زیادہ ہیں، تو پی ایچ لفٹ تقریباً لازمی ہے، کیونکہ صرف آئنائزڈ شکل ہی انہیں صاف طور پر رد کرتی ہے۔ اگر پراجیکٹ خوراک کی تعمیل کے لیے حساس ہے، یا CO₂ اہم دشمن ہے جبکہ سیلیکا/بوران کم ہیں، ڈیگاسنگ بہتر فٹ بیٹھتی ہے۔ سخت ترین پانیوں کے لیے، دونوں کو چلانا نایاب نہیں ہے۔ انتخاب کی بنیاد ہمیشہ پانی کی رپورٹ سے آتی ہے، نہ کہ "جو اعلی درجے کی لگتی ہے۔"

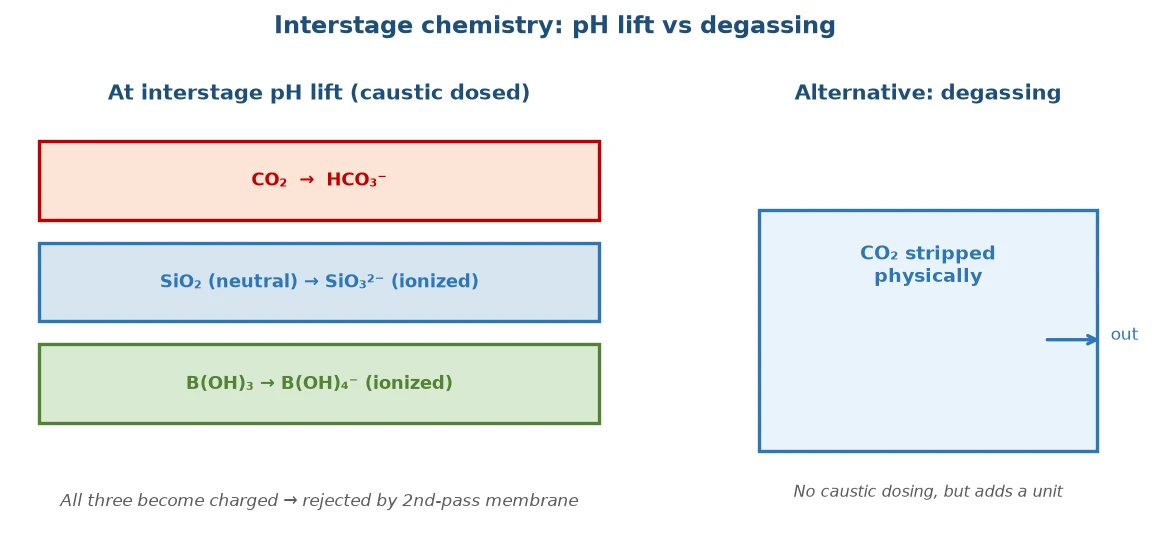

تصویر: انٹر اسٹیج کیمسٹری: پی ایچ لفٹ CO2/سلیکا/بوران کو مسترد شدہ چارج شدہ شکلوں میں تبدیل کرتی ہے۔ متبادل کے طور پر degassing
4. بحالی اور توجہ مرکوز کی واپسی کی منطق
4.1 دوسرے پاس پر ہائی ریکوری
دوسرا-پاس فیڈ کم{-نمک ہے، کم-فاؤلنگ صاف پانی ہے، لہذا یہ سکیلنگ یا فاؤلنگ کی فکر کیے بغیر زیادہ بحالی پر چل سکتا ہے۔ یہ پہلے پاس کے برعکس ہے، جس میں اعلی-نمک زیادہ-فاؤلنگ خام پانی کا سامنا ہے اور بحالی پر قدامت پسند ہونا چاہیے؛ دوسرا پاس "پہلے سے ہی-پہلے سے تیار شدہ پانی" کا سامنا کرتا ہے اور زیادہ بحالی پر چل سکتا ہے۔ ہائی ریکوری کا براہ راست مطلب ہے کہ کم مرتکز خارج ہونے والا مادہ اور اس کا مطلب ہے کہ یہ دوسرا "ری سویپ" تقریباً کوئی پانی ضائع نہیں کرتا۔
4.2 توجہ مرکوز فرسٹ پاس پر واپس آتی ہے، مجموعی طور پر چھوٹا نقصان
اگرچہ تھوڑا سا نمکین ہے، لیکن دوسرا-پاس کا ارتکاز اب بھی بہت صاف ہے اور پوری طرح سے پہلے-پاس فیڈ پر واپس آ سکتا ہے۔ اس طرح دوسرے پاس کا "گندہ پانی" پھینکا نہیں جاتا بلکہ سامنے والے سرے سے دوبارہ-بہتا ہے۔ پورے دوہرے- پاس کنفیگریشن کا حقیقی پانی کا نقصان "ہر ڈسچارج کے دو مراحل" آوازوں سے کہیں چھوٹا ہے، یہی معاشی وجہ بھی ہے کہ یہ UPW لائنوں میں اپنی زمین کو برقرار رکھتا ہے۔ کنسنٹریٹ ریٹرن کو اچھی طرح سے ڈیزائن کرنا اکثر سنگل-پاس ہائی ریکوری کا پیچھا کرنے سے سستا ہوتا ہے۔
5. ساز سازی، انٹرلاکس، اور CIP
5.1 آن لائن کیا مانیٹر کریں۔
ایک سیکنڈ-پاس RO + EDI سسٹم میں، چالکتا، پی ایچ، بہاؤ، تفریق دباؤ، اور درجہ حرارت لازمی ہیں۔ دوسرا-پاس پارمییٹ چالکتا خاص طور پر اہم ہے - یہ حقیقی- ٹائم گیٹ کا فیصلہ ہے "کیا EDI فیڈ کوالیفائیڈ ہے۔" بہت سے سسٹمز ایک آن لائن کنڈیکٹیویٹی میٹر لگاتے ہیں اور آٹو-ڈائریژن والو کو سیکنڈ-پاس پارمیٹ ای ڈی آئی میں جاتا ہے: ایک بار جب کنڈکٹیویٹی حد سے تجاوز کر جاتی ہے، تو پرمییٹ آٹو- ڈرین یا ری سائیکل کی طرف موڑ دیتا ہے، کبھی EDI کو نہیں کھلاتا ہے۔ جیسا کہ یہ لگتا ہے آسان ہے، یہ انٹرلاک مہنگے EDI ماڈیول کا دفاع کرنے والی آخری لائن ہے، اور قبولیت میں سنجیدگی سے جانچنے کے قابل چیز ہے۔
5.2 CIP اور صفائی ستھرائی کی تال
چونکہ اس کی فیڈ صاف ہے، دوسرے-پاس RO کی CIP فریکوئنسی عام طور پر پہلے پاس کے مقابلے میں بہت کم ہوتی ہے، لیکن یہ کسی بھی طرح سے "کلین-مفت نہیں ہے۔" جب بہاؤ گرتا ہے، تفریق دباؤ بڑھتا ہے، یا چالکتا بڑھ جاتا ہے، تو تیزاب یا کاسٹک صفائی کو متحرک ہونا چاہیے۔ فارما جیسے سینیٹری گریڈز کے لیے، وقفے وقفے سے گرم پانی یا کیمیائی صفائی کی بھی ضرورت ہے۔ دیکھ بھال کی تال کا احساس یہ فیصلہ کرتا ہے کہ آیا یہ نظام دس سال چلتا ہے یا تین - قبل از وقت بڑھاپے کے نشانات "ٹھیک لگ رہا ہے، لہذا ہم نے صفائی کو ملتوی کر دیا"۔
6. ماڈیول فارم اور آٹومیشن
6.1 سکڈ-ماؤنٹنگ اور کمپیکٹ لے آؤٹ
جدید ڈبل-پاس RO + EDI زیادہ تر سکڈ-ماؤنٹ ہوتا ہے: پمپ، برتن، آلات، اور کنٹرول پینل سبھی پہلے سے-اسمبل اور پری-پائپ ہوتے ہیں، سائٹ پر بجلی اور پانی کو جوڑ کر چلانے کے لیے تیار ہیں۔ چونکہ یہ چھوٹا ہے، دوسرا-پاس RO اکثر پہلے پاس اور EDI کے ساتھ ایک سکڈ فریم کا اشتراک کرتا ہے، "انٹرسٹیج" کو پائپنگ اور والوز کے ساتھ لپیٹتا ہے۔ یہ کمپیکٹ لے آؤٹ فوٹ پرنٹ کو بچاتا ہے اور سائٹ کی پائپنگ کی خرابیوں کو کم کرتا ہے، بہت زیادہ "فیلڈ انجینئرنگ" کو "فیکٹری انجینئرنگ" میں بدل دیتا ہے۔
6.2 آٹومیشن "انسانی-غلطی" کو کم سے کم کر دیتی ہے
PLC + HMI منطق ترتیب وار پمپ اسٹارٹ/اسٹاپ، انٹر اسٹیج والو کوآرڈینیشن، سست VFD ریمپ، اور بند ہونے پر خودکار لو-کنڈکٹیوٹی پرمییٹ فلش کو ہینڈل کرتا ہے۔ اس منطق کو کنٹرولر میں شامل کرنا آپریٹر کے تجربے پر انحصار کرنے سے کہیں زیادہ قابل اعتماد ہے۔ UPW کے لیے جہاں "شٹ ڈاؤن پیداوار کا نقصان ہے،" آٹومیشن ایک پلس نہیں ہے - یہ لازمی ہے۔ دریں اثنا، ریموٹ مانیٹرنگ آپریٹرز کو مشین روم میں بیٹھے بغیر، پہلے ہی لمحے کنڈیکٹیوٹی سیر پر الارم وصول کرنے دیتی ہے۔
7. عام آپریٹنگ غلطیاں
7.1 دوسرے پاس کو "انشورنس" سمجھنا اور پھر اسے نظر انداز کرنا
سب سے عام غلطی ڈبل پاس انسٹال کرنا ہے اور یہ فرض کرنا کہ فیڈ اب ٹھیک ہونے کی گارنٹی ہے، پھر پہلے-پاس پری ٹریٹمنٹ اور انٹر اسٹیج ڈوزنگ پر توجہ دینا۔ دوسرا پاس دربان ہے، خیر خواہ نہیں - اگر سامنے والے اپنی ڈیوٹی میں کوتاہی کریں گے تو اسے بھی گھسیٹا جائے گا۔ دوسرے-پاس کنڈکٹیویٹی میٹر کو باقاعدگی سے کیلیبریٹ کرنا اور انٹر اسٹیج پی ایچ دیکھنا سب سے زیادہ-روزانہ کارروائیاں ہیں۔
7.2 انٹرسٹیج ڈوزنگ کے استحکام کو نظر انداز کرنا
pH-لفٹ ڈوزنگ پمپ، ایک بار غیر مستحکم ہونے کے بعد، دوسرا-پاس ڈیسالٹنگ کی صلاحیت والا رولر-کوسٹر بناتا ہے۔ "ایک لمحہ اچھا، اگلا برا" والی بہت سی سائٹیں EDI فیڈ کو غیر مستحکم انٹر اسٹیج خوراک کی طرف ٹریس کرتی ہیں، نہ کہ خود دوسری-پاس جھلی۔ خوراک کے نظام کو بے کار اور خطرے سے دوچار کرنا بعد میں جھلیوں کو تبدیل کرنے سے کہیں زیادہ سستا ہے۔
8. کنفیگریشن لینڈز سے پہلے طے کرنے کے لیے تین چیزیں
یہ فیصلہ کرنے کے بعد کہ "ہمیں ڈبل پاس کی ضرورت ہے،" تین چیزیں ابھی بھی ٹرپ پروجیکٹس ہیں۔ سب سے پہلے، انٹر اسٹیج ڈوزنگ قابل اعتماد - pH-لفٹ پمپ بے کار اور خطرے سے دوچار ہونا چاہیے، مثالی طور پر بند-لوپ پی ایچ کنٹرول کے ساتھ، شیڈول پر کسی شخص کے ذریعے چیک نہیں کیا جاتا ہے۔ دوسرا، دوسرے-پاس چالکتا میٹر - کا کیلیبریشن یہ EDI فیڈ گیٹ ہے؛ اگر یہ بہہ جاتا ہے، تو-سے باہر-پانی EDI میں داخل ہو جاتا ہے، اس لیے کیلیبریشن سائیکل مینٹیننس مینوئل میں شامل ہے۔ تیسرا، کنسنٹریٹ-ریٹرن پائپنگ - ریٹرن پوائنٹ، والو، اور بیک-پریشر کو مناسب طریقے سے ڈیزائن کیا جانا چاہیے، یا دوسرا-پاس کنسنٹریٹ یا تو ضائع ہو جائے گا یا پہلے پاس کو جھٹکا دے گا۔ یہ سب "چھوٹا لنک، بڑا نتیجہ" آئٹمز ہیں جنہیں ڈرائنگ کے مرحلے پر کیلوں سے جڑنا چاہیے۔
9. بند کرنا: پانی کا بیلنس پہلے → پانی کی درجہ بندی اگلا → پے بیک آخری
طریقہ کار پر واپس جائیں: ڈیزائننگ aای ڈی آئی پری ٹریٹمنٹ کے لیے ڈبل پاس آر او سسٹمپہلے دوسرا پاس مت کھینچیں۔پہلے پانی کا توازن رکھیں- خام-پانی کا حجم، اتار چڑھاؤ، مرتکز منزل؛پھر پانی کے معیار کی درجہ بندی کریں۔- EDI کی رواداری ونڈو کے خلاف، پہلے اسکور کریں-پاس پارمیٹ آئٹم کے ذریعے اس بات کی تصدیق کرنے کے لیے کہ آیا دوسرے پاس اور انٹر اسٹیج کو CO₂، سلیکا، یا بوران کو نشانہ بنانا چاہیے؛آخر میں ادائیگی کی مدت کا حساب لگائیں- دوسرے پاس کے پمپس، جھلیوں، خوراک، اور توانائی کو EDI لائف اور کم شٹ ڈاؤنز کے خلاف وزن کریں جو اس سے بچاتا ہے۔ Taihe ماحولیاتی تحفظ، سکڈ میں-ڈبل-پاس RO کو EDI پریٹریٹمنٹ کے ساتھ مربوط کرتے ہوئے، "ڈی سیلینیشن - پالش کرنے - اسٹیبلائزیشن" کو ایک قابل اعتماد نظام میں فیوز کرنے کے لیے بالکل اسی لائن کی پیروی کرتا ہے، جس سے UPW لائن دونوں قیاس کو متاثر کرتی ہے اور آپریشن کے سالوں کو برداشت کرتی ہے۔
